EMIT 50890表面静电电阻仪测试手腕带电阻操作规程

EMIT 50890表面静电电阻仪测试手腕带电阻操作规程

依据标准：ANSI/ESD S1.1 规范
本规程详细说明了使用EMIT 50890表面静电电阻仪测试防静电手腕带是否合格的全流程，共分为三个主要步骤。

测试前准备

设备：EMIT 50890表面静电电阻仪、S11测试架、19295握柄电极。
被测物：手腕带系统（包含手环、腕带绕线及钦扣）。

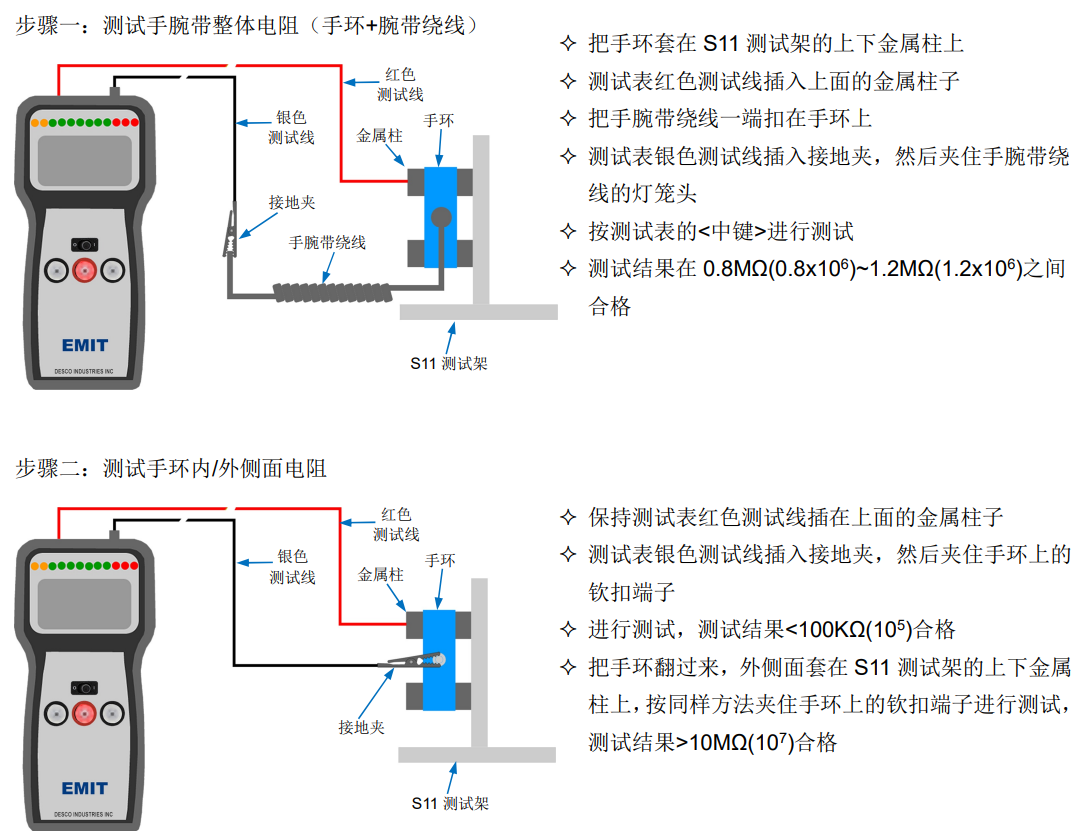

步骤一：测试手腕带整体电阻（手环 + 腕带绕线）
此步骤测试手腕带本体回路的总电阻。
1,安装：将手腕带的手环套在S11测试架的上下金属柱上。

2,连接：
将测试表的红色测试线插入测试架上面的金属柱子。
将手腕带绕线一端扣在手环上。
将测试表的银色测试线插入接地夹，然后用接地夹夹住手腕带绕线的灯笼头（接地端）。

3,测试：按下测试表的<中键> 开始测试。
4,合格判定：测试结果在 0.8 MΩ (0.8×10⁶) 至 1.2 MΩ (1.2×10⁶) 之间为合格。

步骤二：测试手环内/外侧面电阻
此步骤分别验证手环与皮肤接触面（内侧）及外侧面的电阻特性。

1,测试内侧面：
保持红色测试线连接不变。
将银色测试线的接地夹夹住手环上的钦扣端子。
按下<中键>测试。测试结果 < 100 KΩ (10⁵) 为合格。

2,测试外侧面：
将手环翻过来，使其外侧面套在S11测试架的金属柱上。
用接地夹同样夹住手环上的钦扣端子。
按下<中键>测试。测试结果 > 10 MΩ (10⁷) 为合格。

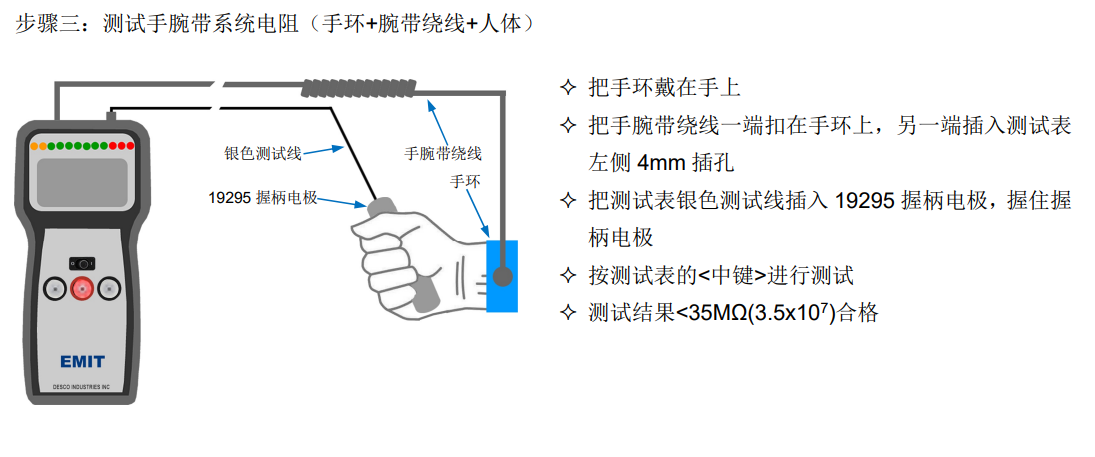

步骤三：测试手腕带系统电阻（手环 + 腕带绕线 + 人体）
此步骤模拟实际佩戴时，整个人体通过手腕带接地的系统电阻。
1.佩戴：将手环正确佩戴在手腕上。
2.连接：
将手腕带绕线一端扣在手环上，另一端插入测试表左侧的4mm插孔。
将测试表银色测试线插入19295握柄电极，测试人员用手握紧握柄电极。
3.测试：按下测试表的<中键> 开始测试。
4.合格判定：测试结果 < 35 MΩ (3.5×10⁷) 为合格。

技术要点总结

测试逻辑：从部件（整体腕带）到细节（手环内外侧），再到最终应用场景（人体系统），进行逐级验证。
核心标准：所有测试限值均依据 ANSI/ESD S1.1 规范。
合格区间：
腕带整体电阻：0.8 MΩ – 1.2 MΩ
手环内侧面电阻：< 100 KΩ
手环外侧面电阻：> 10 MΩ
人体系统电阻：< 35 MΩ
